CQB-F型氟塑料磁力驱动泵产品概述
防漏设计,取消了轴封,利用磁力偶合间接驱动,完全取消了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连接输送任意浓度的酸、碱、强化剂等腐蚀介质而毫不受损。工作原理:驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合见解驱动泵轴上带磁铁的叶轮旋转,结构紧凑、完全节能。坚固耐用的泵体结构:虽然接触液体部分是氟塑料,但泵体外壳是金属材料,故泵体足以承受管道的重量及低受机械性冲击。
不含固体颗粒腐蚀液体、强酸、强碱、乙醇、漂白剂、照相液、硝酸、盐酸、氢氟酸、醋酸、氢氧化纳、丙酮、四氧乙烷、海水、盐水等等。
CQB-F型氟塑料磁力驱动泵泵工作原理
CQB-F磁力驱动离心泵(简称磁力泵)是应用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步转,介质完全封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,是全密封、无泄漏、无污染的新型工业泵。
磁力泵是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、 “无泄漏工厂,实现安全、文明生产的理想用泵。

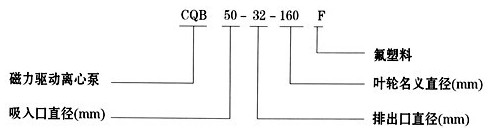

CQB-F型氟塑料磁力驱动泵型号意义
CQB-F型氟塑料磁力驱动泵性能参数
|
型 号
|
流量
(m3/h) |
扬程
(m) |
汽蚀作量
(m) |
转速
(r/min) |
口径(mm)
|
使用温度
(℃) |
电压
(V) |
|
|
进口
|
出口
|
|||||||
|
CQB16-12-18F
|
1.8
|
8
|
6.0
|
2900
|
Φ16
|
Φ12
|
<80
|
220/380
|
|
CQB20-14-100F
|
3
|
12
|
6.0
|
2900
|
Φ20
|
Φ14
|
<80
|
220/380
|
|
CQB32-25-125F
|
3.2
|
20
|
5.0
|
2900
|
Φ32
|
Φ20
|
<80
|
380
|
|
CQB40-32-115F
|
6.3
|
15
|
6.0
|
2900
|
Φ40
|
Φ32
|
<80
|
380
|
|
CQB40-32-145F
|
6.3
|
25
|
5.0
|
2900
|
Φ40
|
Φ32
|
<80
|
380
|
|
CQB50-40-125F
|
12.5
|
20
|
3.5
|
2900
|
Φ50
|
Φ40
|
<80
|
380
|
|
CQB50-40-160F
|
12.5
|
32
|
3.5
|
2900
|
Φ50
|
Φ40
|
<80
|
380
|
|
CQB65-50-125F
|
25
|
20
|
4.0
|
2900
|
Φ65
|
Φ50
|
<80
|
380
|
|
CQB65-50-160F
|
25
|
32
|
4.0
|
2900
|
Φ65
|
Φ50
|
<100
|
380
|
|
CQB80-65-125F
|
50
|
20
|
4.0
|
2900
|
Φ80
|
Φ65
|
<100
|
380
|
|
CQB80-65-160F
|
50
|
32
|
4.0
|
2900
|
Φ80
|
Φ65
|
<100
|
380
|
